态路小课堂丨保偏光纤产品系列—保偏光纤隔离器PM isolator

隔离器是保证光束单向传输的一种微光学器件,它可以防止光路中出现的反射光对光源带来的危害。保偏光纤隔离器采用保偏光纤和微光学系统相连。常用的保偏光纤隔离器利用法拉第效应,使得特定方向的光可以通过,而相反方向的光则不能通过。

隔离器工作原理
偏振相关隔离器工作原理

偏振相关型隔离器是一种利用法拉第效应制成的使光单向传输的非互易性器件,由起偏器(Polarizer)、法拉第旋转器(Faraday Rotator)和检振器(Analyzer)等元器件组成。下图是为偏振相关型法拉第隔离器装置图:

对于正向入射的信号光,起偏器作为滤光片。通过起偏器后,只有线偏光留下,线偏光进入法拉第旋转器,法拉第旋转器与外磁场一起使入射光的偏振方向右旋45度,通过与起偏器成45度放置的检偏器,可以使入射光信号低损耗的通过。

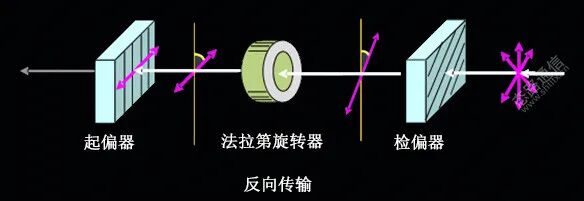

对于反向光,出检偏器的线偏振光经过放置介质时,偏转方向也右旋45度,从而使反向光的偏振方向与起偏器正交,完全阻止了反射光的传输,达到了反向隔离的目的。图片

偏振无关隔离器工作原理

偏振无关型隔离器是一种对输入光偏振态依赖很小(典型值小于0.2dB)的光隔离器。与偏振相关隔离器相比,它是利用有角度分离光束原理制成,可以达到偏振无关的目的。由于其输出的不是偏振光,所以更具实用性。

主要性能指标
隔离器主要性能指标有插入损耗、隔离度、回波损耗、偏振相关损耗和偏振模色散等,各项性能指标都直接影响着整个系统工作性能的优劣。

1插入损耗IL

插入损耗IL是指在光隔离器通光方向上传输的光信号由于引入光隔离器而产生的附加损耗。

Pi:输入的光信号功率

P0:经过隔离器后的功率

正向入射光的插入损耗其值越小越好。

2隔离度Iso

隔离度Iso是隔离器最重要的指标之一,它表征隔离器对反向传输光的衰减能力。

Pi’:反向输入光隔离器的光信号功率

P0’:返回输入端口的光功率

对反向反射光的隔离度其值越大越好。

3回波损耗RL

回波损耗RL指由于构成光隔离器的各元件、光纤以及空气折射率失配引起的反射造成的对入射光信号的衰减。回波强,隔离度将受到很大的影响,回波损耗RL是一个重要的指标,

Pi:输入的光信号功率

Pr:返回输入口的光功率

4
偏振相关损耗PDL

偏振相关损耗PDL(Polarization Depend Loss)是衡量期间插入损耗受偏振态影响程度的指标。它的定义是指当输入光偏振态发生变化而其他参数不变时,插入损耗的最大变化量。通常可以接受的最大偏振态相关损耗小于0.2dB。

5
偏振模式色散PMD

偏振模色散PMD(Polarization Mode Dispersion)是指通过器件的信号光不同偏振态之间的相位延迟。在光无源器件中,不同偏振模式具有不同的传播轨迹和不同的传播速度,产生相应的偏振模色散。在高速光通讯系统中,PMD至关重要,因为光源谱线有一定的带宽,会引起一定的色散。通常PMD受E波段和O波段的光折射率差的影响,因此和波长也有较大的关系。

订购信息

态路通信采用最为严苛的工艺精心制作每一只保偏光纤隔离器,确保高的隔离度以及高消光比。采用严格可靠的实验使所有的保偏光纤隔离器能够满足业界最高的质量标准,产品系列丰富,能够满足各种应用需求。
