态路小课堂丨保偏光纤产品系列—熔融拉锥型保偏光纤耦合器

在光纤传输系统中,有时需要把多根光纤传来的光信息耦合进一根光纤,有时又需要将一根光纤中的信号分到多根光纤中,并对各路分配比例有明确的要求,这就需要采用光纤耦合器这类光无源器件。而在采用相干光调制解调技术的高级光纤通信系统和干涉型光纤传感器等应用场合,需要采用能够保持偏振态稳定,附加损耗低且偏振串扰小的保偏光纤耦合器。

目前的保偏光纤耦合器主要有1×2, 1×4, 2×2等规格。其中1×2和1×4保偏熔融光纤耦合器可让单光纤输入分成两个或四个输出,而2×2保偏熔融光纤耦合器混合两个输入光(A和B),输出光是一个混合信号(包含信号A和信号B,两者的比例取决于耦合比)。这些耦合器中的熊猫型保偏光纤对沿慢轴入射的光提供高消光比。态路通信的保偏光纤耦合器有多种中心波长可选。下图为参考耦合器光路图。

熔融拉锥型保偏光纤耦合器制作工艺
熔融拉锥型保偏光纤耦合器是将两根或多根光纤进行局部加热熔融,并且同时进行拉伸,使得熔融部分变细。由于这时光纤纤芯变得很细,所以纤芯中的光会扩散到包层中。因此,光纤中传输的光信号在光纤之间发生耦合。




熔融拉锥型光纤耦合器具有温度特性好、体积较小、工艺简单、生产成本较低等特点。


耦合器性能指标

注:保偏光纤耦合器的插入损耗随着分光比的不同而有变化。

耦合器封装
保偏光纤耦合器的封装过程也是其制作的一个重要环节。熔融拉锥后的耦合器,耦合区非常细且完全暴露在外面,封装可以保护光纤耦合器,使其性能更加稳定。

主图-1-2 保偏光纤耦合器-5.jpg



态路通信选用直径3.0mm,长度54mm的不锈钢钢管作为耦合器的封装,可以最大限度发挥耦合器体积小的优势,且其具有耐高温性和抗腐蚀性。

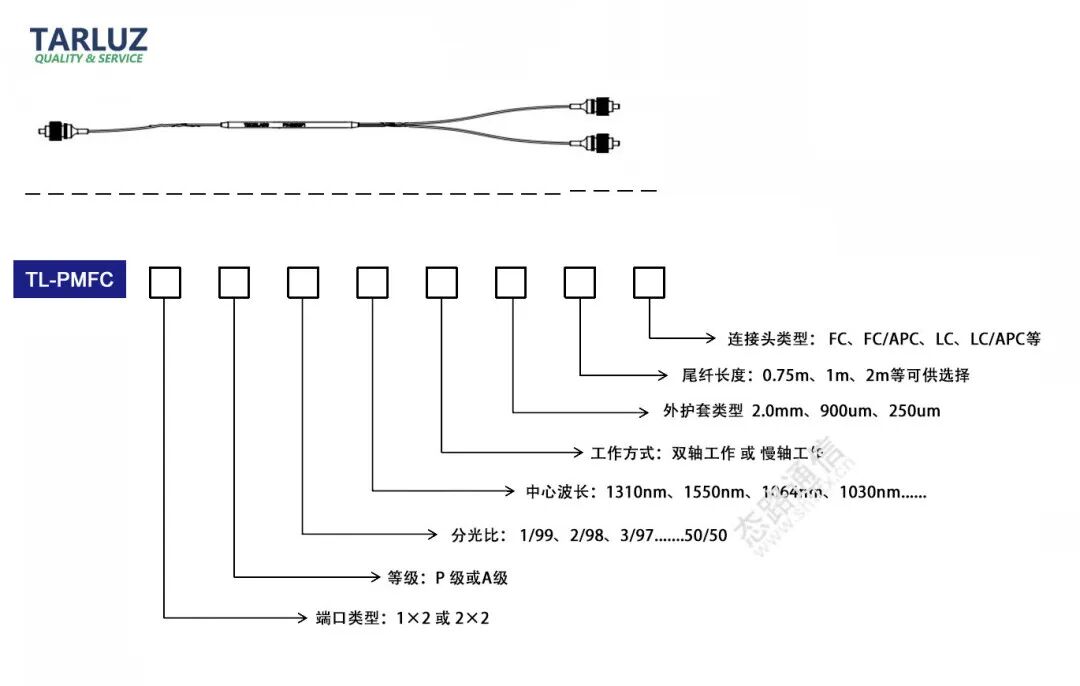

耦合器订购信息
图片关于态路通信
态路通信采用最为严苛的工艺精心制作每一条保偏光纤耦合器,确保高回波损耗以及高消光比。采用严格可靠的实验,使所有的保偏光纤耦合器能够满足业界最高的质量标准,产品系列丰富,能够满足各种应用需求。
