“ laser “
由LASER (Light Amplification by Stimulated Emission of Radiation) 受激辐射光放大器缩写演变而来,激光是一种相干光,即具有频率相同、振动方向相同、相位相同(或者说相位相差保持恒定)的特性,光通信系统,很大程度上*依赖高质量的激光光源。

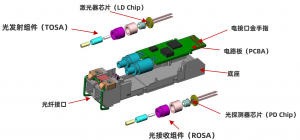

激光器是光模块的心脏,其成本占光模块总成本的50%左右,本文主要为大家介绍光模块中的激光器。
光模块激光器类型有哪些?
VCSEL、FP、DFB都是独立器件,如果要发光传信号,*是用有无电流来驱动,叫做直接调制激光器,DML(Directly Modulated Laser)。
EML是集成器件,一个芯片上有两个模块,一个是激光器laser,*是L,另一个是EAM调制器,合在一起叫做EML。
VCSEL激光器
VCSEL激光器知道是垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser),是一种半导体激光器,面发射类型,用的是垂直腔结构。
VCSEL可以提供高质量的激光束,更高的耦合效率和空腹反射率。相比FP激光器和DFB激光器,VCSEL制造比较容易,这样*能够生产低成本基于VCSEL的收发器。
VCSEL主要用于短距离光模块中。
FP激光器
FP(Fabry-perot法布里-珀罗激光器),FP激光器TO全称“TO封装多量子阱FP腔纵模激光器,它是以FP腔为谐振腔,发出多纵模相干光的半导体发光器件,属于边发射类型,用的是水平腔结构。
FP激光器主要用于短距离传输,比如传输距离一般在20公里以内,FP的分两种波长, 1310nm/1550nm。其结构和制作工艺简单,成本低。
DFB激光器
DFB(Distributed Feedback Laser)分布式反馈激光器是在FP激光器的基础上,将布拉格光栅集成到激光器内部的有源层中(也*是增益介质中),在谐振腔内形成选模结构,实现单模工作,属于边发射类型,用的是水平腔结构。
DFB激光器使用光栅选频实现单模工作:
DFB一般用1310nm和1550nm这2种波长, 分为制冷和无制冷,主要用于中长距离传输。
波长可调谐激光器
波长可调谐激光器的调谐原理是通过多种技术手段直接或间接改变激光器腔长,使谐振腔中谐振模式的位置发生微小移动,并通过波长选择器件选择出特定的波长。此外,还有温度调谐,DFB激光器可以随温度变化而变化,工作在不同的温度,可以实现不同波长
DFB阵列型波长可调谐激光器是由日本NEC公司提出,通过选择合适的波长的激光器激射配合温度调谐来实现。
5G前传光模块中,波长可调谐DWDM光模块可以灵活选择工作波长。
总结
光模块根据不同场景的选择和使用是完全不同的,主要是根据传输速率,传输距离,不同的波长来选择激光器类型和调制方式,在高速率100G光模块中,几十米用VCSEL激光器,500米到10公里用DFB激光器,40公里用EML激光器,在10G光模块中,1310nm波长,属于零色散区域,在传输20公里可选用DML激光器,若是1550nm波长需要选用EML激光器。
