态路小课堂丨3种MPO/MTP光纤跳线介绍

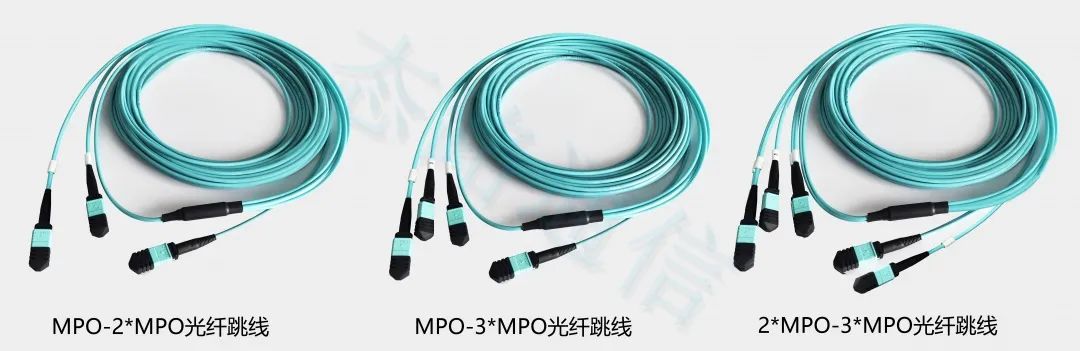

MPO/MTP光纤跳线广泛应用于数据中心高密度布线中,根据实际使用方式,MPO/MTP光纤跳线可分为MPO/MTP转MPO/MTP光纤跳线,MPO/MTP分支光纤跳线,MPO/MTP测试光纤跳线,本文介绍3款MPO/MTP转换光纤跳线:

MPO/MTP -2*MPO/MTP光纤跳线

MPO/MTP -3*MPO/MTP光纤跳线

2*MPO/MTP -3*MPO/MTP光纤跳线


01
MPO/MTP -2*MPO/MTP光纤跳线

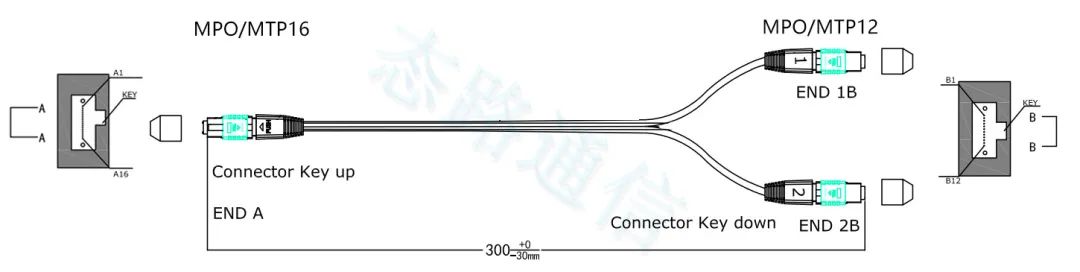

MPO/MTP -2*MPO/MTP光纤跳线一端是1个16芯MPO/MTP连接器,另一端是2个12芯MPO/MTP连接器。

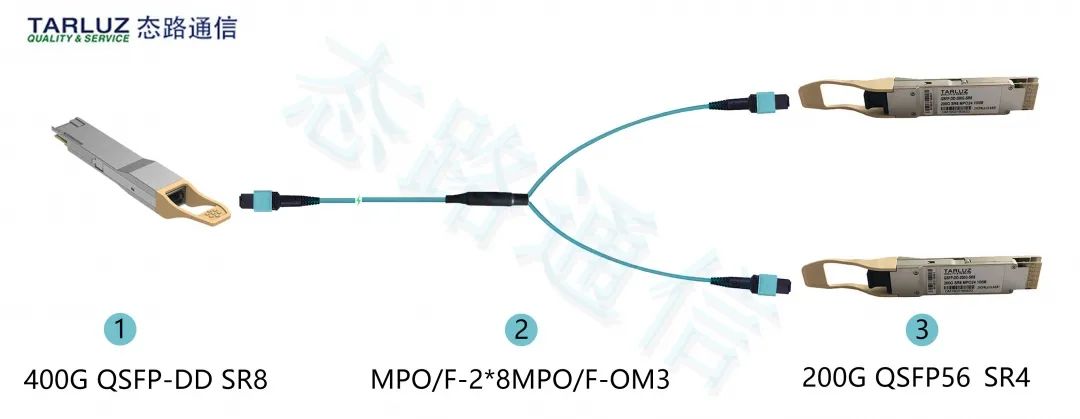

可用于400G QSFP-DD SR8光模块和200G QSFP56 SR4光模块连接。

400G QSFP-DD和200G SR4连接图.jpg

02

MPO/MTP -3*MPO/MTP光纤跳线

MPO/MTP -3*MPO/MTP光纤跳线一端是1个24芯MTP/MPO连接器,另一端是3个8芯MTP/MPO连接器,可以用于BASE-24架构的链路中。


1)40G / 100G数据中心综合布线应用

40G QSFP+SR4和100G QSFP28 SR4光模块均为4个并行双向数据通道,24芯1分3 MPO光纤跳线可以充分利用24芯光缆。


2)120G CXP光模块与40G QSFP+ SR4光模块的连接

40G QSFP+ SR4光模块支持4发4收双向数据通道,单通道支持10G速率,120G CXP光模块支持12个并行双向数据通道,单通道支持10G速率,所以1个120G CXP光模块可以支持3个40G接口。

120G CXP-连接图.jpg

03
2*MPO/MTP -3*MPO/MTP光纤跳线

2*MPO/MTP -3*MPO/MTP光纤跳线一端是2个12芯MTP/MPO连接器,另一端是3个8芯MTP/MPO光纤跳线,可以用于BASE-12架构的链路中。


1)40G-10G数据中心综合布线应用

在40G-10G综合布线中,使用2*MPO/MTP -3*MPO/MTP光纤跳线一端连接3个40G QSFP+ SR4光模块,通过2跳MPO-LC分支跳线连接到12个10G SFP+ SR光模块,在BASE-12网络架构中,实现网络的升级。


2)40G/100G数据中心综合布线应用

40G QSFP+ SR4和100G QSFP28 SR4光模块均为4个并行双向数据通道,使用2*MPO/MTP -3*MPO/MTP光纤跳线不仅可以在BASE-12链路的基础上连接3个40G/100G光模块,同时也使得光纤资源得到了充分的利用。

2MPO-3MPO 100G连接.jpg

以上就是MPO/MTP转换光纤跳线应用的介绍,和普通跳线不同,对于多芯MPO/MTP光纤跳线来说,我们必须注意以下2点:

必须公头和母头进行连接

一定要注意极性问题,否则链路无法连接
