态路小课堂丨光纤跳线有哪些测试你知道吗?

在购买光纤跳线时,除了需要注重产品所使用的材质,我们还需要重视产品的生产工艺,质量检测,本篇文章具体来介绍一下光纤跳线需要进行哪些测试。

1
端面3D检测

光纤连通性的整体性能依赖于纤芯对准的精度和纤芯物理接触点的机械特性,端面几何参数是保证光纤接头的可重复性和可靠性应用的重要指标,光纤端面几何测试有3个关键性参数。

01 曲率半径(Radius of Curvature)

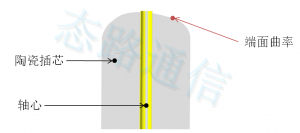

曲率半径是插芯端面圆形的半径

光纤连接器在连接时,曲率半径是控制压缩力来保持光纤中心匹配力,太小就会给光纤施加较大压力,太大则无法给光纤施加压力,从而导致连接器与光纤端面出现气隙(即空气间隙),影响到通信质量,甚至损害光纤端面。

02 顶点偏移L(Apex offset)

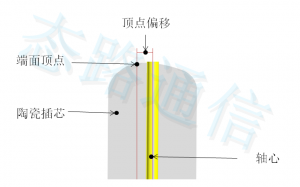

顶点偏移是插芯端面曲线的最高点到光纤纤芯的轴线距离

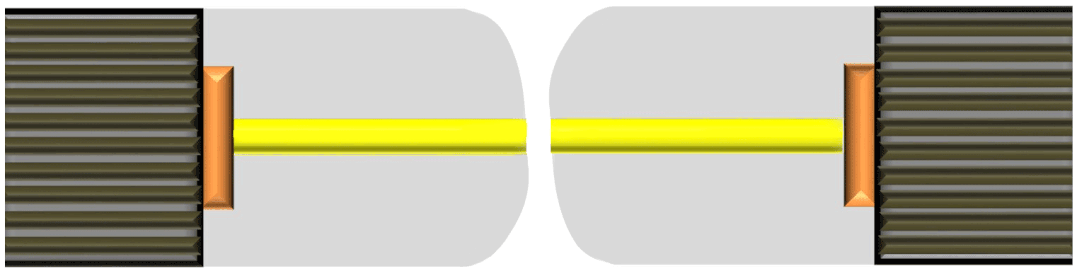

如果顶端偏移较大,则会形成气隙,从而带来高插损和高回损。图片
03 光纤高度H(Fiber Height)

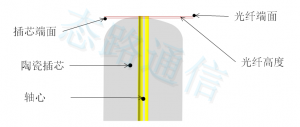

光纤高度是光纤端面到插芯端面的距离

由于光纤和氧化锆陶瓷插芯的硬度不同,所以在研磨过程中会产生一定的高度差,这个高度差就是光纤高度。

光纤高度太低会形成光纤接触间的空气间隔,改变插入和回波损耗。光纤高度太高会增大光纤间的压力,从而损坏光纤,或则将压力传递到固定光纤的陶瓷插芯,从而破坏光纤结构,影响性能的稳定。图片

高质量的光纤连接器是必须通过3D测试

2
光学性能测试

插入损耗IL和回波损耗RL是评估光纤跳线性能的两个重要指标

01 插入损耗(Insertion Loss)

插入损耗是指光信号通过光纤跳线后,输出光功率相对输入光功率的分贝数。

插入损耗会影响接收灵敏度

02 回波损耗(Return Loss)

回波损耗又称为反射损耗,是指光信号通过光纤跳线连接处,后向反射光功率相对入射光功率的分贝数。

回波损耗会改变光源激光二极管的谱宽度,向系统引入噪声,甚至会使光源工作波长发生变化。

具体指标要求

标准插入损耗 < 0.6dB,单模回波损耗 ≥ 60dB,多模回波损耗≥ 20dB。

态路通信提供的光纤跳线100%进行插入损耗和回波损耗的测试

3
端面检测:端面清洁度

光纤端面的清洁度对于光纤跳线来说非常重要,在生产过程中,光纤跳线必须经过清洁,以确保端面免受污染。

若光纤端面受到污损,尤其带有坚硬的细微颗粒,在进行对接时,会造成光纤接头端面的损伤,侧面粘有污染物会导致弯曲,使光不能通过。

对于高速光传送和波分复用(WDM),如果端面有污染物或灰尘,就会发热,光纤有可能熔化。由于光反射波的原因,会导致激光器损坏,影响整个通信系统。

以上就是光纤跳线3D测试,光学性能测试以及端面检测的内容,优异的光纤跳线对于光纤通信至关重要,如果跳线性能不能达到要求,光纤通信传输质量将会大大降低,所以在选购光纤跳线时,需要特别注意其相关测试性能是否符合标准。
