介绍144芯高密度光纤配线箱!

144芯抽拉式MPO高密度光纤配线箱基于标准的预端接,可放置12个12芯模块盒,提**口密度,节省布线空间,可以快速有效的安装和维护,其主要应用于计算机中心、机房、数据库等高密度配线场合。

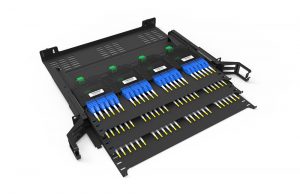

产品结构

前后挡板均是按钮式打开,前后盖板均可拆卸,左右各1个安装支架,箱体共有3层模块盒托盘,每层托盘上安装4个MPO模块盒,每层托盘都有独立的铝合金导轨,滑动距离110mm。每个模块盒都有独立ABS 导轨,可无限制滑动方便安装,箱体尾端含有进线口,方便布线。

ABS模块盒

ABS模块盒内部含有MPO-LC扇形光纤,即插即用,快速部署以及提高灵活性和可管理性而设计,降低安装成本。可以将10G数据速率升级到40G或100G。

产品特点

  • 采用优质冷轧钢板制作
  • 高密度1U 144芯
  • 内含标签条方便安装维护
  • 前后盖板均可拆卸,方便管理
  • 双导轨设计,共有3层托盘 ,每层托盘都有独立的铝合金导轨
  • 轻量化ABS材质MPO模块盒
  • 通过模块化设计实现端口数量的增长,提供光纤高密度连接能力

产品应用

10G数据中心综合布线连接

10G数据中心综合布线方案,在两个10G 交换机中心部署2台144芯高密度光纤配线箱(放置MPO-12 ABS预端接模块盒),中间部署一根12芯MPO-MPO-OM3光纤跳线用来连接配线箱,靠近交换机侧部署LC-LC-DX-OM3光纤跳线进行连接10G SFP+ SR光模块。

40G-10G数据中心综合布线连接

40-10G数据中心综合布线方案,在40G和10G交换机中心部署1台144芯高密度光纤配线箱(放置MPO-12 ABS预端接模块盒),40G 交换机侧部署一根12芯MPO-MPO-OM3光纤跳线用来连接40G QSFP+ SR4光模块,靠近10G交换机侧部署LC-LC-DX-OM3光纤跳线进行连接10G SFP+ SR光模块。

100G-25G数据中心综合布线连接

100-25G数据中心综合布线方案,在40G和10G交换机中心部署1台144芯高密度光纤配线箱(放置MPO-12 ABS预端接模块盒),100G 交换机侧部署一根12芯MPO-MPO-OM3光纤跳线用来连接100G QSFP28 SR4光模块,靠近25G交换机侧部署LC-LC-DX-OM3光纤跳线进行连接25G SFP28 SR光模块。
