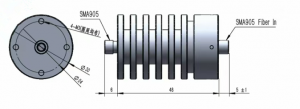

光纤对接耦合镜头

光纤之间的对接耦合,低功率条件下两光纤端面直接接触耦合可以实现98%以上的耦合效率,但高功率条件下,这种接触耦合方式引入的端面污染等瑕疵非常容易袋子连接头烧坏,可靠性差。一般建议50W以上采用空间耦合的方式,辅助光纤端面增透膜,可以实现高小的可靠接续。

Category:
产品特点
  • 光纤到光纤的空间耦合
  • 不同芯径转换
  • 不同数值孔径转换
  • 支持光纤拔插替换
技术规格

产品应用
  • 尾纤模块转换为可插拔系统
  • 光纤集束转单芯光纤输出
  • 多波长合束、指示光合路
订购信息
型号 典型光纤芯径配对(NA0.22,设计波长915nm
TLDFC30S-BI12A 105um→200um 105um→400um 105um→600um
TLDFC30S-BI12P 135um→200um 135um→400um 135um→600um
TLDFC30S-BI12S 155um→200um 155um→400um 155um→600um
*其他规格输入光纤耦合效率请咨询;
*976nm、940nm等波长需耦合效率验证后使用,或定制;
*已验证最大功率400W,输入功率100~200W建议采用端面增透膜光纤,输入功率200~400W建议增强散热;
文档下载
