态路小课堂丨下一代数据中心100G接口第二篇——SFP-DD封装

100G光模块根据封装模式可分为QSFP28、CXP、CFP、CFP2、FCP4、DSFP和SFP-DD等。态路小课堂之前已经介绍部分相关内容(具体可点击以下链接)。

态路小课堂丨下一代数据中心100G接口——DSFP

态路小课堂丨100G解决方案-4×25G NRZ光模块

态路小课堂丨什么是100G QSFP28单波光模块?

态路小课堂丨基于SWDM标准的40G/100G光模块

态路小课堂丨三款100G多模光模块主流方案介绍

本文将为您介绍SFP-DD 封装模块的相关内容。

关于SFP-DD封装定义

SFP-DD(Small Form-Factor Pluggable -Double Density)是由SFP-DD MSA定义的一款高速、双密度可插拔封装模块,兼容SFP/SFP+封装。

关于SFP-DD封装特点

调制方式:SFP-DD和DSFP一样,都是使用25G NRZ 调制或 56G PAM4调制,将2个1路50G PAM4电信号转换为1路100G PAM4光信号实现高速数据传输。

Block diagram for 100GBASE(来源SFP-DD MSA协议)

 SFP-DD VS DSFP:与DSFP模块相比,SFP-DD管脚数量多,在SFP管脚基础上,扩充了一倍。

Module pad layout(来源SFP-DD MSA协议)

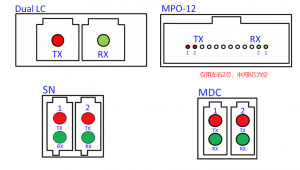

 SFP-DD光接口:LC、SN和MDC等光接口类型。

四款SFP-DD光模块

100G SFP-DD光模块目前有DR、FR、LR和ER四款。

  • 100G SFP-DD DR使用单模OS2光纤可传至500m;
  • 100G SFP-DD FR使用单模OS2光纤可传至2km;
  • 100G SFP-DD LR使用单模OS2光纤可传至10km;
  • 100G SFP-DD ER使用单模OS2光纤可传至30km。
