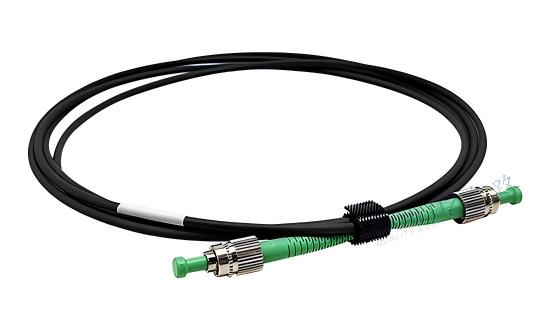

单模器件光纤跳线
单模器件光纤跳线是用于单模激光器信号输出的跳线，专为激光器低反射、低损耗、高稳定的工作需求设计，是激光模块、光纤传感、光通信设备的常用连接线缆。
常规细节
产品特点：
- 低反射
- 低插入损耗
- 高可靠性
技术规格
| 参数 | 单位 | 数值 | |||||||
| 接头型号 | FC/LC/SC/SMA905 | ||||||||
| 工作波长 | nm | 400-550 | 450-600 | 600-770 | 780-970 | 980-1600 | 980-1600 | 1300-1625 | 1300-1625 |
| 数值孔径 | NA | 0.13 | 0.13 | 0.13 | 0.13 | 0.2 | 0.14 | 0.13 | 0.14 |
| 模场直径 | um | 3.5±0.5 | 3.5±0.5 | 4.0±0.5 | 5.0±0.5 | 4.2 ±0.5 @980nm 6.8 ±0.5 @1550nm |
5.9 ±0.5 @980nm 6.2 ±0.5 @1060nm |
8.6±0.5 @1310nm 9.7±0.5 @1550nm |
9.2±0.4 @1310nm 10.4±0.5 @1550nm |
| 截止波长 | nm | 370±20 | 430±20 | 570±20 | 730±20 | 920±30 | 920±20 | 1260±20 | ≤ 1260 |
| 纤芯衰减 | dB/ km |
≤ 30@515nm ≤ 12@630nm |
≤ 30@515nm ≤ 12@630nm |
≤ 12@630nm | ≤ 3.5@850nm ≤ 4.0@780nm |
≤ 3.0@980nm | ≤ 1.5@1060nm ≤ 2.1@980nm |
≤ 0.5@1310nm ≤ 0.5@1550nm |
≤ 0.35@1310nm ≤ 0.2@1550nm |
| 纤芯直径 | um | 2.1 | 2.5 | 3.5 | 4.4 | 3.6 | 5.8 | 8.5 | 8.2 |
| 承受功率 | mW | 300 | |||||||
| 光纤类型 | SM | ||||||||
| 操作温度 | ℃ | 0 to +70 | |||||||
| 存储温度 | ℃ | -20 to +85 | |||||||
产品应用
- 光纤激光器连接
- 光纤传感系统
- 光测试仪器
- 光纤放大器
订购信息
TL–JP-ABCDEFGH
| A：连接器类型 | B：A端连接器 | C：B端连接头 | D：光纤品牌 | E：光纤护套 | F：波长 | G：长度 | H：单位 |
| S：扇港 G：国产 |
LCA：LC/APC LCU：LC/UPC FCA：FC/APC FCU：FC/UPC SMA：SMA905 |
LCA：LC/APC LCU：LC/UPC FCA：FC/APC FCU：FC/UPC SMA：SMA905 |
N：Nufern Y：长飞 |
09LBK： 0.9mm 套管 LZSH 黑色 20KORBK： 2.0mm 铠装套管 PVC 黑色 20ORBK： 2.0mm 套管 PVC 黑色 30KLBK： 3.0mm 铠装套管 LSZH 黑色 30LBK： 3.0mm 套管 LSZH 黑色 |
A：1550nm B：1310nm C：1064nm D：980nm E：780nm F：630nm O：定制波长 |
0010-9990 | M：米 F：英尺 |
