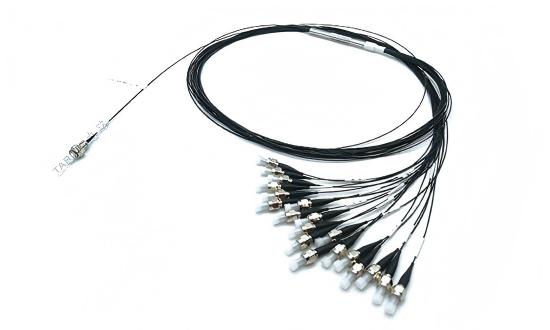

大芯径光纤合束器
采用熔融拉锥的方式实现大芯径多模光纤合束器，提供低插入损耗以及高可靠性的能量光纤合束，广泛用于多模光纤系统中光功率/能量以及信号的组合。
常规细节
- 低损耗、高可靠性
- 激光能量合路，提升单根光纤输出功率
- 创新超导封装，实现 1000W 以上高功率激光合成输出
- 100~1000um 多种芯径光纤可选
技术规格
| 输入光纤 (um) | 数值孔径 | 结构类型 | 输出光纤 (um) | 数值孔径 | 耦合效率 |
| 105/125 | 0.22 | 2×1 | 105/125 | 0.22 | 71% |
| 105/125 | 0.22 | 2×1 | 200/220 | 0.22 | 95% |
| 200/220 | 0.22 | 2×1 | 400/440 | 0.22 | 95% |
| 400/440 | 0.22 | 2×1 | 400/440 | 0.22 | 95% |
| 400/440 | 0.22 | 2×1 | 600/660 | 0.22 | 92% |
| 600/660 | 0.22 | 2×1 | 1000/1100 | 0.22 | 93% |
| 105/125 | 0.25 | 4×1 | 200/220 | 0.22 | 81% |
| 200/220 | 0.22 | 4×1 | 500/550 | 0.22 | 95% |
| 400/440 | 0.22 | 4×1 | 1000/1100 | 0.22 | 95% |
| 光纤长度 (m) | 1/1.5/2 | ||||
| 封装规格 | 钢管 / 盒装 | ||||
| 光纤护套 (mm) | 0.9/2.0/3.0 | ||||
| 光纤接头 | SMA905/FC/LC | ||||
| 工作温度 (℃) | -20 ~ 70 | ||||
| 存储温度 (℃) | -20 ~ 70 | ||||
产品应用
- 遗传等生物检测
订购信息
| A: 结构类型 | B: 输入光纤 (um) | C: 输入光纤长度 (m) | D: 输入接头 | E: 光纤护套 | F: 输出光纤 (um) | G: 输出光纤长度 (m) | H: 输出接头 |
|
21: 2×1 41: 4×1 |
100: 105/125 | 010: 1
015: 1.5 020: 2 |
SMA: SM905
FC: FC LC: LC |
B:250um 裸光纤
L:900um 松套管 2:2.0mm 护套 3:3.0mm 护套 |
100: 105/125 | 010: 1
015: 1.5 020: 2 |
SMA: SM905
FC: FC LC: LC |
| 200: 200/230 | 200: 200/230 | ||||||
| 400: 400/440 | 400: 400/440 | ||||||
| 600: 600/660 | 600: 600/660 | ||||||
